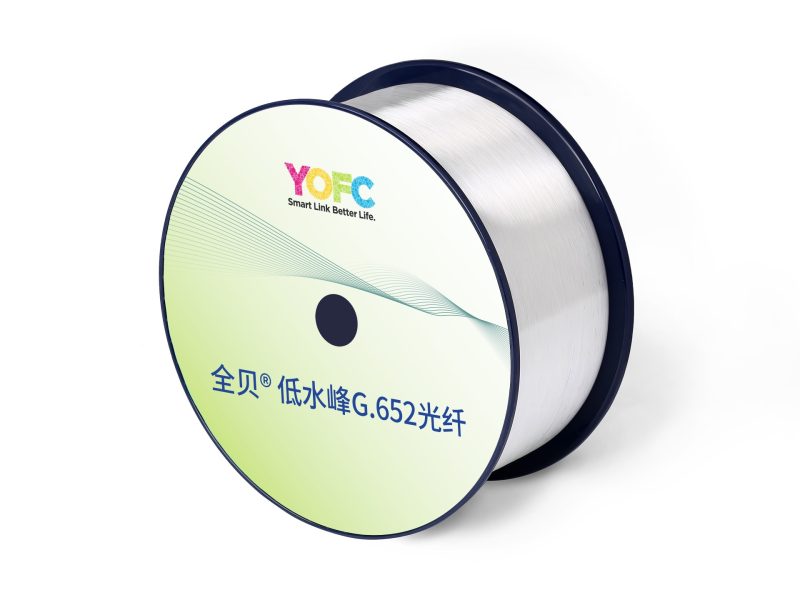

产品应用 全贝® 光纤具有很宽的光谱带宽和优越的光学特性，是支持以太网、互联网协议(IP)、异步传输模式(AT […]
全贝® 光纤适用于各类光缆结构，包括光纤带光缆、松套层绞式光缆、骨架式光缆、中心束管式光缆和紧套光缆等。
长飞公司对光纤产品的各项指标制定了更严格的标准。
| 特性 | 条件 | 数据 | 单位 | |
|---|---|---|---|---|
| 光学特性 | ||||
|
衰减 |
1310nm | ≤0.34 | [dB/km] | |
| 1383nm（氢老化后） | ≤0.34 | [dB/km] | ||
| 1550nm | ≤0.20 | [dB/km] | ||
| 1625nm | ≤0.24 | [dB/km] | ||
| 相对于波长的衰减变化 | 1285-1330nm, 相对于1310nm | ≤0.03 | [dB/km] | |
| 1525-1575nm, 相对于1550nm | ≤0.02 | [dB/km] | ||
| 波长范围内的色散 | 1285-1340nm | -3.5到3.5 | [ps/(nm·km)] | |
| 1550nm | ≤18 | [ps/(nm·km)] | ||
| 1625nm | ≤22 | [ps/(nm·km)] | ||
| 零色散波长(λ0) | — | 1300~1324 | [nm] | |
| 零色散斜率(S0) | — | ≤0.092 | [ps/(nm2·km)] | |
| 零色散斜率典型值 | — | 0.086 | [ps/(nm2·km] | |
| 偏振模色散系数（PMD) | 单根光纤最大值 | — | ≤0.1 | [ps/√km] |
| 光纤链路值（M=20，Q=0.01%) | — | ≤0.06 | [ps/√km] | |
| 典型值 | — | 0.04 | [ps/√km] | |
| 光缆截止波长（ λcc) | — | ≤1260 | [nm] | |
| 模场直径（MFD) | 1310nm | 8.7~9.5 | [μm] | |
| 1550nm | 9.8~10.8 | [μm] | ||
| 有效群折射率（Neff) | 1310nm | 1.466 | — | |
| 1550nm | 1.467 | — | ||
| 点不连续性 | 1310nm | ≤0.05 | [dB] | |
| 1550nm | ≤0.05 | [dB] | ||
| 几何特性 | ||||
| 包层直径 | — | 125.0±0.7 | [μm] | |
| 包层不圆度 | — | ≤1.0 | [%] | |
| 涂层直径 | — | 235~250 | [μm] | |
| 涂层/包层同心度误差 | — | ≤12.0 | [μm] | |
| 涂层不圆度 | — | ≤6.0 | [%] | |
| 芯/包层同心度误差 | — | ≤0.6 | [μm] | |
| 翘曲度（半径） | — | ≥4 | [m] | |
| 交货长度 | — | 最长50.4 | [km/盘] | |
| 环境特性 1310nm, 1550nm 和 1625nm | ||||
| 温度附加衰减 | -60℃ 到85℃ | ≤0.05 | [dB/km] | |
| 温度-湿度循环附加衰减 | -10℃ 到85℃，98% 相对湿度 | ≤0.05 | [dB/km] | |
| 浸水附加衰减 | 23℃, 30 天 | ≤0.05 | [dB/km] | |
| 湿热附加衰减 | 85℃，85%相对湿度，30天 | ≤0.05 | [dB/km] | |
| 干热老化 | 85℃，30天 | ≤0.05 | [dB/km] | |
| 机械特性 | ||||
| 筛选张力 | — | ≥9.0 | [N] | |
| — | ≥1.0 | [%] | ||
| — | ≥100 | [kpsi] | ||
| 宏弯附加损耗 | 100圈，半径30mm | 1625nm | ≤0.05 | [dB] |
| 100圈，半径25mm | 1310nm 和1550nm | ≤0.05 | [dB] | |
| 1圈，半径16mm | 1550nm | ≤0.05 | [dB] | |
| 涂层剥离力 | 典型平均值 | 1.5 | [N] | |
| 峰值 | 1.3~8.9 | [N] | ||
| 动态疲劳参数（nd） | — | ≥20 | ||
暂无资料下载，如需更多信息请联系我们。
