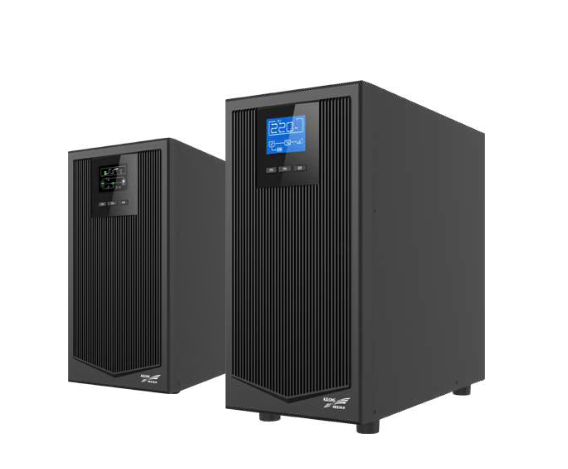

YTR系列单进单出UPS
数字化控制 · 三电平技术 · 高频电源变换
YTR系列单进单出UPS，采用数字化控制技术、三电平技术和高频电源变换技术，具有体积小、性能高、可靠性高等特点，节能效益显著，大幅减少运营成本。集交流稳压、后备电源、尖峰浪涌吸收等多功能为一体，满足恶劣电网环境的电力保护，为负载提供纯净、安全、稳定的电源。
额定容量 1/2/3/6/10kVA
输入/输出电压 208/220/230/240Vac
额定频率 50/60Hz（自适应）
安装方式 立式
拓扑结构 双变换在线式
供电制式 单进单出
产品亮点 Features
数字控制 技术领先
- 先进数字控制技术，数据处理精确迅速，具备快速的故障诊断和处理能力，保护功能完善，可靠性更高
- 提高电路集成度，优化电路设计，提高抗干扰能力，性能更加稳定
动态调速 高效制冷
- 智能动态调节转速，延长风机使用寿命，进一步提高整机效率，降低损耗
- 降低整机噪音，为客户营造绿色舒适的工作环境
绿色电源 双向保护
- 输入功率因数 >0.99，提高电能利用率，有效避免额外能量损失，消除对电网污染，降低耗能费用
- 所有器件均符合国际环保 RoHS 标准，绿色无害
随遇而安 适应性强
- 超宽的电压输入范围，能适应不同使用环境的电压范围，轻松应对恶劣用电环境
- 适应发电机作为交流源输入，有效隔离发电机产生的不良电力，避免电网污染，为负载提供纯净、安全、稳定的电源
灵活选配 · 智慧通讯
📦 标机 / 长机 按需选择
- 标准机型 – 可为短延时的用电设备提供电力保护
- 长延时机型 – 可根据用户需求，任意配置电池节数，延长备用时间，保障设备用电不间断需求
适用于6-10kVA机型
IT机房
精密仪器
智能设备
IT机房
精密仪器
智能设备
📶 丰富接口 多种通讯
- 多维度通信方式，满足用户多样化通信选择
- 标配 RS232，EPO；可选配 SNMP、USB、RS485+干接点、协议转换卡等
- 多种通讯方式实现计算机与UPS的智能监控，满足客户远端管理需求，完善的通信管理功能，让您对设备状态了如指掌
SNMP卡
USB卡
RS485+干接点卡
协议转换卡
USB卡
RS485+干接点卡
协议转换卡
🔋 电池管理 自主专利
- 智能电池检测和电池自测试，提前预测电池健康状态
- 实时电池剩余容量显示，便于观测电池工作状态
- 完善的电池保护功能，延长电池使用寿命
📊 卓越性能 优异指标
- 整机效率高达 95%，极大的节省了能量消耗，大幅减少客户运行成本
- 超强过载能力，带载 130% 可稳定持续 10min 不断电，保障设备安全正常运行
应用领域
IT 机房
精密仪器
智能设备
* 适用于6-10kVA 机型
| 指标 型号 | YTR1101 | YTR1101L | YTR1102 | YTR1102L | YTR1103 | YTR1103L | YTR1106 | YTR1106L | YTR1110 | |
|
输入 特性 |
输入制式
输入(电a压)范围 |
单相三线 | ||||||||
| V c | 110～300
40～70 |
80～275 | ||||||||
| 输入频率范围(Hz) | 50/60Hz自适应 | |||||||||
| 输入功率因数 | >0.99（满载） | |||||||||
| 输入电流谐波 | <5%（满载） 默认1（92（161节9~22~204节0*可12面V板可设面置板）设，置默）认16节 | |||||||||
| 电池电压(Vdc）
输出V额定功率 |
24 | 36 | 48 | 72 | 72 | 96 | ||||
|
输出 特性 |
( A/W) | 1000/900 | 2000/1800 | 3000/2700 | 6000/5400 | 10000/9000 | ||||
| 输出功率因数 | 0. 9（在0~30℃可设为1.0 ，1-3kVA需软件设置） | |||||||||
| 输出电压(Vac) | 默认220，208/220/230/240±1% | |||||||||
| 输出频率(Hz)
波(形H失真度 |
同步模式：50/60±10%；自振模式：50/60±0.2% | |||||||||
| 旁路逆T变转Dv换) 时间
( |
<2%（线性负载），<3%（非线性负载） | <1%（线性负载），<3%（非线性负载） | ||||||||
| ms) | 0 | |||||||||
| 系统效率 | 100%-130% 过载 : 维持 1m过in；1维31持%-210500m%s: 高可达95% 负载 <-115%：长期；115；%-130% 过载 :10mi.n；
过载维持 1s； |
|||||||||
| 逆变过载能力 | 150% 以上 : 载 | 131% 150% 过载 :30s 150% 以上过载 :0 5s | ||||||||
| 输出方式 | 输出插座 | 输出插座+ 接线排 | 接线排 | |||||||
|
其他特 性 |
直流启动 | 具备 | ||||||||
| 通信功能 | RS232，EPO（标配）; USB、SNMP、RS485+干接点、协议转换卡等 | |||||||||
| 面板显示 | LED | 蓝屏 LCD | ||||||||
| 噪音(dB) | ＜45 | <50 | <55 | |||||||
| 报警功能 | 电池低压、市电异常、输出过载 | |||||||||
| 保护功能 | 电池欠压保护、过载保护、短路保护、过温保护、输入过压保护、UPS 故障 | |||||||||
| 工作温度(℃) | -5~40 | |||||||||
| 环境湿度尺寸 | 0~95%，无冷凝 | |||||||||
| (宽×(m深m×)高） | 145×360×225 | 190×400×330 | 230×502×553 | 190×422×337 | ||||||
| 重量(kg) | 8.8 | 4.9 | 17 | 8.5 | 22.2 | 9.3 | 54.5 | 11.0 | 12.5 | |
